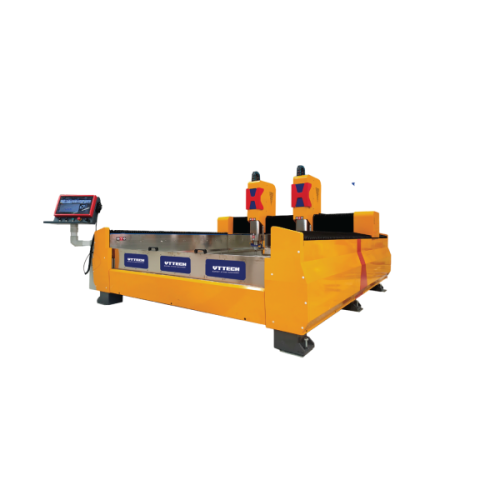

Máy Cắt Cầu Bốn Trục CNC CNC5X-1630A – Gia Công Đá Đa Năng

Máy cắt cầu bốn trục CNC CNC5X-1630A là thiết bị gia công đá CNC được thiết kế để thực hiện nhiều công đoạn cắt, tạo hình và gia công chi tiết trên vật liệu dạng tấm. Máy kết hợp chức năng của máy cắt cầu CNC với khả năng gia công của trung tâm CNC, hỗ trợ xử lý các yêu cầu phức tạp trong sản xuất đá tự nhiên và đá trang trí.

Điểm nổi bật của CNC5X-1630A là khả năng xoay trục A ±360° và trục C nghiêng trong khoảng 0–45° theo thông tin kỹ thuật được cung cấp. Cấu hình này giúp máy linh hoạt hơn khi thực hiện các đường cắt và gia công theo nhiều hướng. Thiết bị còn sử dụng trục chính chuẩn BT40, hỗ trợ thay đổi dụng cụ bằng khí nén, đáp ứng nhu cầu sử dụng lưỡi cưa, dao cắt và đá mài phù hợp với từng công đoạn.

Với kích thước làm việc được ghi nhận khoảng 1200 × 3000 × 600 mm, CNC5X-1630A có thể được cân nhắc cho các xưởng sản xuất mặt bàn đá, chi tiết trang trí và sản phẩm đá cần gia công nhiều bước. Một số thông số trong dữ liệu gốc bị ngắt dòng nên cần được xác nhận với nhà cung cấp trước khi sử dụng làm thông tin kỹ thuật chính thức.

Tổng quan về máy cắt cầu bốn trục CNC CNC5X-1630A

CNC5X-1630A được phát triển nhằm kết hợp các chức năng cắt cầu CNC với khả năng gia công của trung tâm CNC trong cùng một thiết bị. Thay vì chỉ thực hiện các đường cắt cơ bản, máy hướng đến những công việc cần thay đổi hướng gia công, tạo hình chi tiết và xử lý nhiều công đoạn trên một sản phẩm.

Theo mô tả sản phẩm, máy có thể thực hiện các thao tác cắt của máy cắt cầu bốn trục và hỗ trợ gia công chi tiết như lavabo đá theo quy trình phù hợp. Sau công đoạn cắt tạo hình, một số chi tiết có thể tiếp tục được xử lý bằng dụng cụ gia công và đá mài để hoàn thiện bề mặt. Khả năng thực hiện từng công đoạn phụ thuộc vào cấu hình máy, dụng cụ lắp đặt và chương trình điều khiển.

Thiết bị có thiết kế tương đối gọn trong nhóm máy gia công đá đa trục, với trọng lượng công bố 3200 kg và kích thước tổng thể 2800 × 4200 × 3000 mm. Khi bố trí lắp đặt, xưởng cần tính thêm diện tích thao tác, vị trí đặt phôi, hệ thống cấp điện, nước và các yêu cầu an toàn trong quá trình vận hành.

Đặc điểm nổi bật của máy CNC5X-1630A

Khả năng xoay trục A ±360°

Trục A có hành trình xoay ±360° theo thông số được cung cấp. Khả năng xoay này hỗ trợ thay đổi hướng tiếp cận của dụng cụ đối với phôi, tạo điều kiện thực hiện các đường cắt và thao tác gia công ở nhiều góc độ hơn so với máy chỉ có chuyển động tuyến tính.

Trong gia công đá, việc thay đổi hướng làm việc có ý nghĩa quan trọng khi xử lý các cạnh, góc và chi tiết có hình dạng đặc biệt. Khi kết hợp với chương trình CNC phù hợp, chuyển động xoay giúp người vận hành xây dựng đường chạy dao theo thiết kế và giảm nhu cầu định vị lại phôi trong một số quy trình.

Tuy nhiên, phạm vi gia công thực tế còn phụ thuộc vào cơ cấu trục, giới hạn va chạm, cách gá phôi và cấu hình dụng cụ. Người dùng cần xác nhận sơ đồ chuyển động và vùng làm việc thực tế của máy trước khi lập trình những chi tiết phức tạp.

Trục C nghiêng từ 0–45°

Theo dữ liệu kỹ thuật, hành trình trục C được ghi là 0–45°, tuy nhiên tên trục và cách thể hiện thông số cần được nhà cung cấp xác nhận lại. Trong các hệ thống CNC đa trục, chuyển động nghiêng của đầu cắt có thể hỗ trợ gia công cạnh, tạo góc và thực hiện một số đường cắt không vuông góc với mặt phôi.

Khi kết hợp chuyển động nghiêng với trục xoay, máy có thể xử lý nhiều hướng tiếp cận khác nhau theo thiết kế. Điều này hữu ích đối với sản phẩm đá cần tạo hình cạnh hoặc gia công nhiều mặt, miễn là chương trình điều khiển và cấu hình máy hỗ trợ đầy đủ thao tác đó.

Trước khi sử dụng chức năng nghiêng để gia công sản phẩm thực tế, cần kiểm tra giới hạn góc, vị trí dụng cụ, chiều cao phôi và khoảng cách an toàn. Việc mô phỏng đường chạy dao hoặc chạy thử không tải giúp giảm nguy cơ va chạm giữa đầu máy, dụng cụ và phôi.

Trục chính BT40 hỗ trợ thay đổi dụng cụ bằng khí nén

Máy sử dụng trục chính chuẩn BT40 với phương pháp thay dụng cụ bằng khí nén theo thông tin được cung cấp. Cấu hình này hướng đến việc sử dụng nhiều loại dụng cụ gia công tương thích, chẳng hạn dao cắt và đá mài, để thực hiện các công đoạn khác nhau trên cùng sản phẩm.

Khả năng thay đổi dụng cụ giúp xưởng linh hoạt hơn khi xây dựng quy trình gia công. Tùy thiết kế và cấu hình thực tế, người vận hành có thể lựa chọn dụng cụ phù hợp cho công đoạn cắt, tạo hình hoặc xử lý bề mặt, từ đó hạn chế thời gian thay đổi phương án gia công thủ công.

Để hệ thống hoạt động ổn định, cần sử dụng dụng cụ tương thích với chuẩn gá, kiểm tra tình trạng đầu kẹp và tuân thủ hướng dẫn thay dao của nhà sản xuất. Không nên sử dụng dụng cụ có kích thước hoặc tốc độ làm việc vượt quá giới hạn cho phép.

Công suất trục chính có thể lựa chọn

Thông số được cung cấp ghi trục chính BT40 với tùy chọn công suất 7,5 kW hoặc 11 kW. Hai cấu hình có thể đáp ứng những nhu cầu gia công khác nhau, tùy thuộc vào loại vật liệu, dụng cụ và cường độ làm việc của xưởng.

Trục chính công suất phù hợp giúp máy thực hiện các công đoạn gia công theo yêu cầu thiết kế. Tuy nhiên, việc lựa chọn công suất không nên chỉ dựa vào giá trị kW mà cần xem xét cả tốc độ quay, mô-men, loại dụng cụ và chế độ chạy dao.

Khách hàng nên xác nhận công suất trục chính được lắp trên máy báo giá, bởi dữ liệu cũng ghi tổng công suất hệ thống là 14,5/18,5 kW. Việc làm rõ cấu hình giúp xác định đúng yêu cầu cấp điện và đánh giá thiết bị phù hợp với quy trình sản xuất.

Thiết kế tích hợp nhiều công đoạn gia công

Theo mô tả sản phẩm, CNC5X-1630A kết hợp chức năng của máy cắt cầu bốn trục với khả năng gia công của trung tâm CNC. Thiết kế này hướng đến những xưởng cần thực hiện nhiều thao tác trên sản phẩm đá thay vì chỉ cắt theo đường thẳng hoặc đường viền cơ bản.

Với quy trình được lập trình phù hợp, máy có thể hỗ trợ cắt phôi, tạo hình chi tiết và xử lý một số bề mặt bằng dụng cụ tương thích. Đối với các sản phẩm như lavabo đá, khả năng kết hợp nhiều công đoạn có thể giúp xưởng tổ chức sản xuất liền mạch hơn.

Mức độ tự động hóa và các công đoạn thực hiện được phụ thuộc vào cấu hình máy thực tế, dụng cụ đi kèm và phần mềm điều khiển. Vì vậy, nên cung cấp bản vẽ sản phẩm mẫu cho nhà cung cấp để xác nhận khả năng gia công trước khi đầu tư.

Bảng thông số kỹ thuật máy cắt cầu bốn trục CNC CNC5X-1630A

Lưu ý: Một số dữ liệu đầu vào bị ngắt dòng hoặc chưa thể hiện rõ cách gọi thông số. Kích thước làm việc “1200 × 3000 × 600 mm”, hành trình trục C, đường kính lưỡi cắt “350 mm” và tốc độ quay lưỡi “3500/6000 vòng/phút” cần được xác nhận với nhà cung cấp trước khi đăng tải như thông số chính thức.

Ứng dụng của máy cắt cầu CNC5X-1630A

Gia công mặt bàn đá

CNC5X-1630A có thể được cân nhắc cho các công việc cắt và tạo hình mặt bàn đá theo bản vẽ. Máy hỗ trợ gia công phôi dạng tấm, tạo đường viền và xử lý một số chi tiết cần thay đổi hướng cắt theo cấu hình thực tế.

Đối với mặt bàn đá dùng trong nội thất, kích thước và hình dạng sản phẩm thường phụ thuộc vào thiết kế không gian lắp đặt. Việc sử dụng máy CNC giúp triển khai đường cắt theo bản vẽ số, nhưng cần kiểm tra kỹ kích thước phôi, vị trí khoét và yêu cầu hoàn thiện cạnh trước khi gia công.

Gia công lavabo đá

Một ứng dụng được nhấn mạnh trong mô tả sản phẩm là gia công lavabo đá theo quy trình, bao gồm tạo hình và xử lý bề mặt bên trong bằng các dụng cụ phù hợp. Khả năng này có thể hỗ trợ xưởng sản xuất các sản phẩm lavabo theo thiết kế riêng cho công trình dân dụng hoặc thương mại.

Chất lượng thành phẩm phụ thuộc vào hình dạng lòng chậu, độ sâu gia công, loại đá và quy trình mài hoàn thiện. Trước khi sản xuất, cần xác nhận máy có thể thực hiện đầy đủ các công đoạn cần thiết với mẫu lavabo cụ thể, bao gồm khả năng tiếp cận dụng cụ và giới hạn chuyển động của các trục.

Cắt và tạo hình chi tiết đá trang trí

Máy có thể được xem xét cho các chi tiết đá trang trí cần đường cắt theo hình dạng riêng hoặc cần gia công ở nhiều góc độ. Khả năng xoay trục A và chuyển động nghiêng theo cấu hình được công bố hỗ trợ mở rộng hướng tiếp cận của dụng cụ so với hệ thống chỉ có trục tuyến tính.

Với các sản phẩm có đường viền phức tạp, chương trình CNC cần được xây dựng dựa trên bản vẽ chính xác và giới hạn chuyển động của máy. Việc kiểm tra mô phỏng, gá phôi chắc chắn và chạy thử trước khi gia công thật giúp giảm nguy cơ sai lệch hoặc va chạm.

Gia công đá tự nhiên theo bản vẽ CNC

Đối với các xưởng sản xuất đá tự nhiên, việc chuyển dữ liệu thiết kế thành chương trình gia công giúp chuẩn hóa quy trình và hỗ trợ kiểm soát kích thước. CNC5X-1630A có thể được cân nhắc cho những công việc phù hợp với phạm vi làm việc, cấu hình trục và dụng cụ được trang bị.

Loại đá, độ dày phôi, yêu cầu bề mặt và hình dạng sản phẩm là những yếu tố cần được xác định trước. Không phải mọi bản vẽ đều có thể gia công ngay trên cùng một cấu hình máy; một số sản phẩm có thể cần dụng cụ chuyên dụng hoặc công đoạn hoàn thiện bổ sung.

Lợi ích khi sử dụng máy cắt cầu bốn trục CNC

Tăng tính linh hoạt trong gia công

Khả năng chuyển động đa trục giúp máy tiếp cận phôi từ nhiều hướng, tạo điều kiện xử lý các chi tiết không chỉ có đường cắt phẳng đơn giản. Đây là lợi thế đáng cân nhắc đối với các xưởng thường xuyên nhận đơn hàng đá có hình dạng và yêu cầu gia công khác nhau.

Việc khai thác hiệu quả tính linh hoạt đòi hỏi người vận hành hiểu rõ giới hạn trục, phương pháp gá phôi và quy trình lập trình. Khi các yếu tố này được chuẩn bị tốt, xưởng có thể chủ động hơn trong việc tổ chức công đoạn và lựa chọn đường chạy dao.

Hỗ trợ kết hợp nhiều công đoạn

Thiết kế tích hợp chức năng cắt cầu và gia công CNC hướng đến khả năng thực hiện nhiều thao tác trên một thiết bị. Tùy cấu hình thực tế, việc chuyển đổi giữa lưỡi cắt, dao gia công và đá mài tương thích có thể hỗ trợ xử lý các bước khác nhau của sản phẩm.

Khả năng kết hợp công đoạn có thể giúp giảm một số thao tác chuyển phôi giữa các thiết bị. Tuy nhiên, mức tiết kiệm thời gian phụ thuộc vào quy trình sản xuất, thời gian thay dụng cụ và mức độ tự động hóa của máy.

Hỗ trợ gia công theo thiết kế số

Máy CNC thực hiện đường chạy dao theo chương trình được lập trình, giúp chuyển bản vẽ thành thao tác gia công có thể kiểm soát. Điều này hữu ích với các sản phẩm cần tuân thủ kích thước, đường viền hoặc hình dạng đã thiết kế.

Để đạt kết quả phù hợp, dữ liệu đầu vào phải chính xác và chương trình cần được kiểm tra trước khi vận hành. Người dùng nên lưu trữ bản vẽ, thông số và chương trình đã được xác nhận để thuận tiện khi cần gia công lại sản phẩm tương tự.

Lưu ý khi vận hành máy CNC5X-1630A

Trước khi sử dụng, cần kiểm tra nguồn điện, hệ thống khí nén, hệ thống cấp nước nếu có, tình trạng dụng cụ và các cơ cấu chuyển động. Máy phải được lắp đặt trên nền phù hợp, có đủ không gian cho việc nạp phôi, lấy sản phẩm và bảo trì.

Phôi đá cần được cố định chắc chắn theo hướng dẫn. Trước khi chạy chương trình, người vận hành nên kiểm tra điểm gốc, giới hạn hành trình, góc xoay và góc nghiêng của các trục để hạn chế va chạm giữa dụng cụ, đầu máy và phôi.

Đối với hệ thống thay dụng cụ BT40 bằng khí nén, cần sử dụng dụng cụ tương thích và thực hiện đúng quy trình thay dao. Tốc độ quay phải nằm trong giới hạn cho phép của lưỡi cắt hoặc dụng cụ được lắp đặt. Không vận hành khi phát hiện dụng cụ bị hư hỏng, gá kẹp không chắc chắn hoặc hệ thống có dấu hiệu bất thường.

Trong quá trình gia công đá, cần có biện pháp kiểm soát bụi, nước và mảnh vỡ, đồng thời sử dụng thiết bị bảo hộ phù hợp. Việc vệ sinh, kiểm tra cơ cấu trục và bảo dưỡng định kỳ nên được thực hiện theo tài liệu kỹ thuật của nhà sản xuất.

Kinh nghiệm lựa chọn máy cắt cầu CNC5X-1630A

Trước khi đầu tư, doanh nghiệp nên xác định nhóm sản phẩm chính cần gia công, chẳng hạn mặt bàn đá, lavabo đá hay chi tiết trang trí. Mỗi nhóm sản phẩm có yêu cầu khác nhau về kích thước phôi, góc cắt, dụng cụ và mức độ hoàn thiện bề mặt.

Khách hàng nên chuẩn bị bản vẽ hoặc mẫu sản phẩm thực tế để nhà cung cấp đánh giá khả năng gia công. Đây cũng là cách hữu ích để xác nhận hành trình trục, phạm vi làm việc, loại dụng cụ có thể sử dụng
