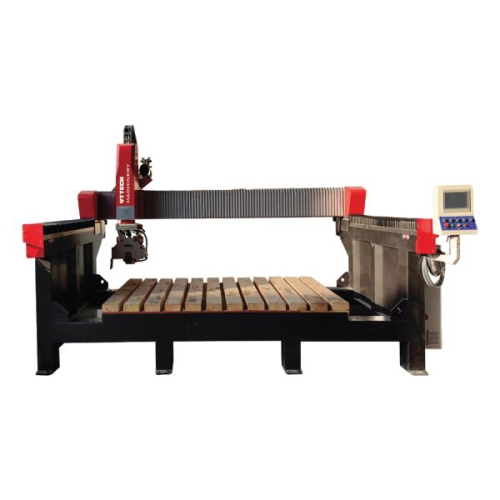

Máy cắt đá YK4X3015-350B – Máy gia công mặt bàn đá CNC tự động

Máy cắt đá YK4X3015-350B là dòng máy gia công đá chuyên dụng, được thiết kế để xử lý mặt bàn đá bằng công nghệ gia công kép, tích hợp chức năng cắt, mài và đánh bóng các chi tiết có hình dạng phức tạp. Thiết bị phù hợp với các cơ sở sản xuất mặt bàn bếp, bàn lavabo, đá trang trí và các sản phẩm nội thất sử dụng đá granite, đá cẩm thạch, đá thạch anh, đá phiến cùng nhiều loại đá khác.

Máy sử dụng hệ thống điều khiển WEIHONG, hỗ trợ xử lý tệp CAD và các mẫu hình học thông dụng. Kết hợp với hệ thống hút chân không hai mặt, động cơ chính công suất 7,5 kW và kết cấu cơ khí chắc chắn, YK4X3015-350B giúp tự động hóa nhiều công đoạn gia công, hỗ trợ nâng cao hiệu suất và đáp ứng nhu cầu sản xuất của các xưởng đá chuyên nghiệp.

Tổng quan về máy cắt đá YK4X3015-350B

Máy cắt đá YK4X3015-350B được phát triển theo hướng chuyên biệt cho gia công mặt bàn đá và các chi tiết hoàn thiện nội thất. Thiết bị sử dụng hai cụm trục chính với nhiệm vụ khác nhau: cụm trục chính tốc độ cao phục vụ cắt đá và cụm trục chính mô-men xoắn cao hỗ trợ mài, đánh bóng. Cách bố trí này giúp máy thực hiện nhiều công đoạn trên cùng thiết bị, giảm nhu cầu chuyển phôi giữa các máy riêng biệt.

Với kích thước làm việc được công bố là 3000 × 1450 × 260 mm, máy đáp ứng nhu cầu gia công nhiều dạng mặt bàn trong giới hạn kỹ thuật. Hệ thống điều khiển WEIHONG hỗ trợ tiếp nhận dữ liệu thiết kế, giúp người vận hành thiết lập đường gia công theo bản vẽ và xử lý các biên dạng đặc biệt.

Ngoài khả năng cắt theo hình dạng cơ bản, máy còn được thiết kế để thực hiện các công đoạn như cắt chậu âm dưới mặt bàn, cắt chậu đặt giữa, mài bóng cạnh treo phía dưới và hoàn thiện phần đáy tròn phía sau. Đây là những công việc thường gặp trong quá trình sản xuất mặt bàn bếp và các sản phẩm đá nội thất theo yêu cầu.

Đặc điểm nổi bật của máy cắt đá YK4X3015-350B

Hệ thống gia công kép, tích hợp cắt và mài bóng

Một trong những ưu điểm đáng chú ý của máy YK4X3015-350B là thiết kế hai cụm trục chính phục vụ các công đoạn gia công khác nhau. Cụm trục chính thứ nhất có công suất 7,5 kW, tốc độ quay tối đa theo thông số công bố là 24.000 vòng/phút, chủ yếu phục vụ công đoạn cắt.

Cụm trục chính thứ hai sử dụng động cơ công suất 7,5 kW với đầu kết nối BT40, được thiết kế để phục vụ các thao tác mài và đánh bóng cần mô-men xoắn cao. Sự kết hợp này giúp mở rộng khả năng gia công, hỗ trợ hoàn thiện các cạnh đá có hình dạng đặc biệt và tăng tính linh hoạt khi xử lý mặt bàn.

Gia công mặt bàn đá với nhiều hình dạng

Máy cắt đá YK4X3015-350B hỗ trợ gia công nhiều dạng mặt bàn như hình chữ nhật, hình vuông, hình tròn, hình elip và đa giác. Với khả năng tiếp nhận tệp CAD, thiết bị có thể xử lý các đường biên dạng theo thiết kế, phù hợp với những đơn hàng có kích thước và hình dáng riêng.

Tính năng này giúp các xưởng sản xuất chủ động hơn khi gia công mặt bàn bếp, bàn lavabo, bàn đá trang trí hoặc các sản phẩm cần đường cong và hình dạng đặc biệt. Việc sử dụng dữ liệu thiết kế còn hỗ trợ giảm thao tác định hình thủ công và tăng tính đồng nhất giữa các sản phẩm.

Hệ thống điều khiển WEIHONG dễ thao tác

Máy được trang bị hệ thống điều khiển WEIHONG do Shanghai Weihong phát triển. Hệ thống hỗ trợ xử lý dữ liệu WEIHONG và CAD theo thông tin sản phẩm, tạo điều kiện thuận lợi cho việc thiết lập chương trình gia công từ bản vẽ.

Người vận hành có thể sử dụng các mẫu hình học thông dụng hoặc dữ liệu thiết kế phù hợp để thực hiện đường cắt và các thao tác gia công theo yêu cầu. Giao diện điều khiển được định hướng đơn giản, dễ làm quen, giúp giảm thời gian đào tạo và hỗ trợ quá trình tổ chức sản xuất.

Hệ thống hút chân không hai mặt giữ phôi

Máy sử dụng hệ thống hút chân không hai mặt để cố định phôi trong quá trình gia công. Phương pháp này giúp giữ tấm đá ổn định, hạn chế dịch chuyển khi thực hiện các đường cắt hoặc mài cạnh, đồng thời hỗ trợ bố trí phôi thuận tiện hơn.

Đối với các sản phẩm có hình dạng đặc biệt, khả năng cố định phôi đóng vai trò quan trọng trong việc duy trì độ chính xác của đường gia công. Người sử dụng cần bảo đảm bề mặt tiếp xúc sạch, hệ thống hút hoạt động đúng yêu cầu và phôi được bố trí phù hợp trước khi khởi động máy.

Động cơ servo và hệ thống dẫn hướng tuyến tính

Theo thông tin kỹ thuật được cung cấp, máy sử dụng động cơ servo 1,5 kW cùng hệ thống dẫn hướng tuyến tính kích thước 30 trên các trục X, Y và Z. Cấu hình này hỗ trợ chuyển động chính xác, vận hành ổn định và đáp ứng yêu cầu điều khiển tự động trong quá trình gia công.

Hệ thống dẫn hướng tuyến tính giúp các bộ phận chuyển động theo quỹ đạo được thiết lập, góp phần duy trì độ đồng đều của đường cắt và đường mài. Việc bảo dưỡng định kỳ, kiểm tra độ sạch của ray dẫn hướng và tuân thủ hướng dẫn bôi trơn sẽ giúp duy trì hiệu quả vận hành.

Kết cấu chắc chắn, phù hợp môi trường gia công đá

Toàn bộ máy sử dụng kết cấu hàn từ thép ống vuông dày theo mô tả của nhà sản xuất. Bồn chứa được làm bằng thép không gỉ, mặt bàn sử dụng PVC dày 25 mm và phần bao quanh máy được hoàn thiện bằng vật liệu thép không gỉ.

Kết cấu này hướng đến khả năng chịu lực và hỗ trợ làm việc trong môi trường gia công đá thường xuyên tiếp xúc với nước, bùn đá và các tác động cơ học. Ngoài ra, máy có thể hỗ trợ các dụng cụ kẹp cố định bằng khí nén theo cấu hình tùy chỉnh, giúp đáp ứng nhu cầu gá đặt phôi của từng cơ sở sản xuất.

Ứng dụng của máy cắt đá YK4X3015-350B

Gia công mặt bàn bếp đá

Máy phù hợp với các xưởng chuyên sản xuất mặt bàn bếp từ đá granite, đá cẩm thạch và đá thạch anh. Thiết bị hỗ trợ cắt theo kích thước thiết kế, tạo hình vị trí lắp chậu và gia công các đường biên dạng đặc biệt.

Với những mặt bàn yêu cầu cạnh bo tròn hoặc hình dáng riêng, khả năng lập trình theo CAD giúp cơ sở gia công chủ động hơn trong việc triển khai bản vẽ và hoàn thiện sản phẩm.

Cắt chậu âm và chậu đặt giữa

Máy được thiết kế để hỗ trợ cắt các vị trí lắp chậu âm dưới mặt bàn và chậu đặt giữa, đáp ứng nhu cầu sản xuất mặt bàn bếp và bàn lavabo. Việc gia công theo dữ liệu thiết kế giúp tạo hình khu vực lắp đặt theo kích thước yêu cầu.

Trước khi gia công, người vận hành cần kiểm tra kích thước chậu, khoảng cách mép đá và yêu cầu lắp đặt thực tế để thiết lập đường cắt phù hợp. Những thông số này ảnh hưởng trực tiếp đến khả năng lắp ghép và độ hoàn thiện của sản phẩm.

Mài và đánh bóng cạnh đá đặc biệt

Bên cạnh chức năng cắt, cụm trục chính thứ hai được thiết kế để hỗ trợ mài và đánh bóng các cạnh có hình dạng đặc biệt, bao gồm cạnh treo phía dưới và phần đáy tròn phía sau theo cấu hình gia công phù hợp.

Các công đoạn này giúp cải thiện tính thẩm mỹ của mặt bàn, đồng thời đáp ứng những yêu cầu hoàn thiện thường gặp trong sản xuất nội thất cao cấp. Hiệu quả thực tế phụ thuộc vào loại đá, dụng cụ mài, chương trình gia công và quy trình vận hành.

Gia công đá granite, đá cẩm thạch và đá thạch anh

Máy có thể được sử dụng để gia công nhiều loại vật liệu đá như granite, cẩm thạch, thạch anh và đá phiến, với điều kiện lựa chọn đúng dụng cụ và thông số phù hợp với từng loại vật liệu.

Mỗi loại đá có đặc tính về độ cứng, cấu trúc và khả năng sứt mẻ khác nhau. Vì vậy, xưởng sản xuất cần thử nghiệm thông số gia công phù hợp và tuân thủ khuyến nghị của nhà cung cấp để bảo đảm chất lượng thành phẩm.

Bảng thông số kỹ thuật máy cắt đá YK4X3015-350B

Lưu ý: Mã sản phẩm, cách ghi model động cơ servo và kích thước tùy chọn cần được xác nhận với nhà cung cấp. Tốc độ trục chính thứ nhất được trình bày theo giá trị 24.000 vòng/phút trong dữ liệu gốc; thông số dải tốc độ 6000–24000 vòng/phút cũng được ghi nhận trong tài liệu đầu vào.

Lợi ích khi đầu tư máy cắt đá YK4X3015-350B

Tối ưu quy trình sản xuất mặt bàn

Việc tích hợp hai cụm trục chính phục vụ cắt và mài bóng giúp xưởng gia công có thêm phương án tổ chức các công đoạn trên cùng một thiết bị. Điều này có thể giảm nhu cầu chuyển phôi qua nhiều máy khác nhau, tùy thuộc vào quy trình sản xuất và yêu cầu hoàn thiện của từng sản phẩm.

Nâng cao tính đồng nhất của sản phẩm

Hệ thống điều khiển CNC hỗ trợ thực hiện đường gia công theo dữ liệu thiết kế. Khi chương trình được thiết lập chính xác, máy giúp kiểm soát kích thước và hình dạng sản phẩm, đặc biệt với những đơn hàng yêu cầu gia công nhiều chi tiết tương tự nhau.

Mở rộng dịch vụ gia công theo yêu cầu

Khả năng xử lý tệp CAD và các hình dạng đặc biệt giúp doanh nghiệp đáp ứng đa dạng yêu cầu từ khách hàng. Các xưởng có thể phát triển thêm dịch vụ gia công mặt bàn bếp, bàn lavabo, cạnh đá trang trí và các sản phẩm nội thất có đường cong hoặc biên dạng riêng.

Hỗ trợ tự động hóa và giảm thao tác thủ công

Việc sử dụng chương trình gia công giúp giảm một phần công việc định hình và điều khiển thủ công. Khi kết hợp với quy trình chuẩn bị bản vẽ, gá đặt phôi và kiểm tra thành phẩm phù hợp, máy có thể góp phần nâng cao hiệu quả tổ chức sản xuất.
