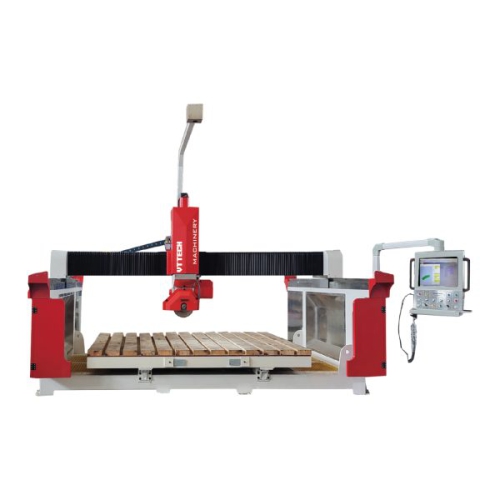

Máy cắt đá CNC5X-500B – Máy cắt cầu CNC 5 trục đa năng, chính xác cao

Máy cắt đá CNC5X-500B là dòng máy cắt cầu CNC 5 trục tích hợp, được thiết kế chuyên dụng để gia công các loại đá tấm với nhiều hình dạng và biên dạng phức tạp. Thiết bị có khả năng cắt đá theo đường thẳng, đường cong, hình đa giác, hình tam giác, hình tròn, hình bầu dục, hình thoi và thực hiện các thao tác vát cạnh theo yêu cầu.

Với hệ thống điều khiển CNC thông minh, trục chính công suất lớn và khả năng điều chỉnh góc cắt linh hoạt, máy CNC5X-500B hỗ trợ doanh nghiệp nâng cao độ chính xác, tối ưu thời gian gia công và đáp ứng đa dạng nhu cầu sản xuất. Đây là giải pháp phù hợp cho các xưởng gia công đá granite, đá cẩm thạch, đá thạch anh và các cơ sở sản xuất đá phục vụ xây dựng, nội thất, trang trí công trình.

Tổng quan về máy cắt đá CNC5X-500B

Máy cắt đá CNC5X-500B thuộc dòng máy cắt cầu CNC 5 trục, tích hợp nhiều khả năng gia công trong cùng một thiết bị. Nhờ khả năng điều khiển chuyển động theo chương trình, máy có thể thực hiện các đường cắt theo hình dạng được thiết lập, giúp tạo ra những sản phẩm có kích thước và biên dạng theo yêu cầu thiết kế.

Thiết bị được phát triển để phục vụ các công việc gia công đá có độ phức tạp cao, từ cắt phôi, tạo hình chi tiết đến xử lý cạnh và vát góc. Hệ thống trục có khả năng điều chỉnh góc kết hợp với bàn làm việc có thể lật giúp thuận tiện hơn trong quá trình đưa vật liệu lên máy và thực hiện các công đoạn gia công.

Bên cạnh đó, máy được trang bị hệ thống trực quan sử dụng camera công nghiệp, hỗ trợ quan sát và xác định vị trí vật liệu theo cấu hình thiết bị. Kết cấu dầm sử dụng các bộ phận đúc góp phần tạo nền tảng vững chắc cho hoạt động gia công.

Đặc điểm nổi bật của máy cắt đá CNC5X-500B

Công nghệ CNC 5 trục gia công linh hoạt

Điểm nổi bật của máy cắt đá CNC5X-500B là khả năng gia công bằng hệ thống CNC 5 trục. Công nghệ này cho phép phối hợp chuyển động của các trục để thực hiện những đường cắt và góc cắt đa dạng, hỗ trợ xử lý các chi tiết mà máy cắt đá thông thường khó đáp ứng.

Nhờ khả năng điều khiển theo chương trình, người vận hành có thể thiết lập đường cắt theo bản vẽ và yêu cầu kỹ thuật của từng sản phẩm. Điều này giúp tăng tính đồng nhất giữa các chi tiết, giảm sự phụ thuộc vào thao tác thủ công và hỗ trợ kiểm soát chất lượng trong quá trình sản xuất.

Cắt được nhiều hình dạng đá phức tạp

Máy cắt đá CNC5X-500B có khả năng gia công nhiều hình dạng khác nhau như hình đa giác, tam giác, cung tròn, hình bầu dục, hình thoi, hình tròn và các đường biên dạng đặc biệt. Thiết bị cũng hỗ trợ tạo hình các cạnh theo yêu cầu thiết kế, phù hợp với những sản phẩm đá trang trí có tính thẩm mỹ cao.

Khả năng gia công linh hoạt này giúp các xưởng đá mở rộng danh mục sản phẩm, phục vụ nhiều nhu cầu khác nhau trong lĩnh vực nội thất và xây dựng. Từ mặt bàn đá, mặt bếp, bậc cầu thang đến các chi tiết trang trí theo bản vẽ, máy hỗ trợ thực hiện các phương án tạo hình phù hợp với cấu hình và giới hạn gia công của thiết bị.

Trục chính công suất lớn

Theo thông số kỹ thuật được cung cấp, máy CNC5X-500B sử dụng động cơ trục chính có công suất 18,5 kW, kết hợp tốc độ quay từ 0–4000 vòng/phút. Cấu hình này hỗ trợ quá trình cắt đá và xử lý vật liệu theo yêu cầu gia công.

Tốc độ trục chính có thể được điều chỉnh trong phạm vi cho phép để phù hợp với loại đá, đường kính lưỡi cưa và điều kiện vận hành. Việc lựa chọn thông số phù hợp giúp kiểm soát chất lượng đường cắt, hạn chế sứt mẻ và duy trì độ ổn định của quá trình gia công.

Khả năng điều chỉnh góc cắt linh hoạt

Máy có hành trình trục A từ 0–90° theo chế độ tự động và hành trình trục C được ghi nhận là ±360° trong dữ liệu kỹ thuật ban đầu. Khả năng xoay và điều chỉnh hướng cắt giúp thiết bị thực hiện các thao tác gia công đa góc, phục vụ nhu cầu tạo hình và vát cạnh đá.

Sự kết hợp giữa các trục điều khiển cho phép máy tiếp cận nhiều hướng cắt khác nhau theo chương trình đã thiết lập. Đây là ưu điểm đáng chú ý đối với các xưởng sản xuất mặt bàn đá, chi tiết ghép góc và sản phẩm trang trí đòi hỏi đường cắt phức tạp.

Lưu ý: Thông số hành trình trục C cần được xác nhận lại với nhà cung cấp do dữ liệu đầu vào có định dạng chưa rõ ràng.

Bàn làm việc có khả năng lật

Máy cắt đá CNC5X-500B có góc lật bàn từ 0–85°, hỗ trợ nâng và nghiêng bàn làm việc trong quá trình đưa tấm đá lên hoặc bố trí vật liệu. Tính năng này giúp việc thao tác với các tấm đá có kích thước lớn thuận tiện hơn, đồng thời hỗ trợ quá trình chuẩn bị phôi trước khi gia công.

Đối với các cơ sở thường xuyên xử lý đá tấm nặng, khả năng lật bàn có thể góp phần giảm thao tác thủ công và cải thiện quy trình làm việc. Người vận hành cần tuân thủ hướng dẫn về tải trọng, vị trí đặt phôi và quy trình an toàn khi nâng hạ vật liệu.

Hệ thống trực quan sử dụng camera công nghiệp

Theo cấu hình được cung cấp, máy được trang bị camera công nghiệp phục vụ hệ thống trực quan. Bộ phận này hỗ trợ quan sát và xác định vị trí vật liệu, tạo điều kiện thuận lợi cho việc bố trí đường cắt theo yêu cầu sản xuất.

Hệ thống trực quan đặc biệt hữu ích khi gia công các tấm đá có hoa văn, đường vân hoặc hình dạng phôi cần được tận dụng hợp lý. Tuy nhiên, phạm vi chức năng thực tế còn phụ thuộc vào phần mềm và cấu hình camera được trang bị, vì vậy doanh nghiệp nên xác nhận các tính năng nhận diện, căn chỉnh và tối ưu đường cắt trước khi đặt hàng.

Kết cấu vững chắc, phù hợp sản xuất công nghiệp

Máy sử dụng kết cấu dầm với các bộ phận đúc, hướng đến khả năng chịu lực và duy trì sự ổn định trong quá trình vận hành. Kết cấu cơ khí phù hợp đóng vai trò quan trọng đối với thiết bị CNC, đặc biệt khi thực hiện các đường cắt yêu cầu độ chính xác cao trên vật liệu đá nặng.

Với trọng lượng tổng thể khoảng 4300 kg theo thông số cung cấp, máy cần được lắp đặt tại khu vực có nền móng và mặt bằng phù hợp. Doanh nghiệp nên chuẩn bị trước không gian vận hành, vị trí cấp điện, hệ thống nước làm mát và khu vực bảo trì để thiết bị hoạt động hiệu quả.

Bảng thông số kỹ thuật máy cắt đá CNC5X-500B

Lưu ý quan trọng: Một số dòng thông số trong nội dung gốc bị tách số hoặc lệch cột, đặc biệt là kích thước gia công tối đa, tốc độ chạy, đường kính lưỡi cưa và hành trình trục C. Bảng trên đã đánh dấu các mục cần xác nhận để tránh công bố sai thông số sản phẩm.

Ứng dụng của máy cắt đá CNC5X-500B

Gia công đá granite

Đá granite được sử dụng rộng rãi trong các hạng mục mặt bếp, cầu thang, mặt bàn và đá ốp lát công trình. Máy CNC5X-500B hỗ trợ cắt phôi và tạo hình theo bản vẽ, đáp ứng nhu cầu sản xuất các chi tiết có đường thẳng, đường cong hoặc góc cắt đặc biệt.

Khả năng điều khiển CNC giúp các xưởng chủ động hơn trong việc gia công các sản phẩm theo kích thước riêng, đồng thời hỗ trợ nâng cao tính đồng đều giữa các chi tiết trong cùng một đơn hàng.

Gia công đá cẩm thạch

Đá cẩm thạch thường được lựa chọn cho các sản phẩm nội thất và trang trí nhờ hoa văn tự nhiên cùng vẻ ngoài sang trọng. Máy cắt cầu CNC 5 trục giúp thực hiện các đường cắt theo hình dạng thiết kế, hỗ trợ sản xuất mặt bàn, chi tiết trang trí và các sản phẩm đá yêu cầu tính thẩm mỹ cao.

Khi gia công đá cẩm thạch, cần lựa chọn lưỡi cưa và thông số vận hành phù hợp để hạn chế nứt vỡ, sứt cạnh và bảo đảm chất lượng thành phẩm.

Gia công đá thạch anh và đá nhân tạo

Đá thạch anh và đá nhân tạo được ứng dụng nhiều trong sản xuất mặt bếp, bàn đảo, bàn lavabo và các sản phẩm nội thất. Máy CNC5X-500B có thể được sử dụng để cắt tạo hình các vật liệu này khi đáp ứng đúng yêu cầu kỹ thuật và cấu hình lưỡi cưa.

Khả năng lập trình đường cắt giúp cơ sở gia công thực hiện các thiết kế có biên dạng đa dạng, phù hợp với nhu cầu sản xuất theo đơn hàng và bản vẽ riêng của khách hàng.

Sản xuất đá trang trí và nội thất theo yêu cầu

Đối với những sản phẩm có hình dạng đặc biệt như mặt bàn tròn, mặt bàn oval, chi tiết hình thoi hoặc các đường cong trang trí, máy cắt đá CNC5X-500B mang lại sự linh hoạt trong quá trình tạo hình.

Thiết bị hỗ trợ các xưởng mở rộng khả năng nhận gia công theo thiết kế riêng, phục vụ công trình nhà ở, khách sạn, showroom và các dự án nội thất. Các công đoạn hoàn thiện như mài bóng cạnh hoặc khoan lỗ cần được thực hiện theo cấu hình máy thực tế hoặc kết hợp với thiết bị chuyên dụng khác.
